ในด้านระบบไฟฟ้ากระแสตรง (DC) การรับรองความปลอดภัยและความน่าเชื่อถือของอุปกรณ์ถือเป็นสิ่งสำคัญยิ่ง องค์ประกอบสำคัญอย่างหนึ่งที่มีบทบาทสำคัญในเรื่องนี้คือ DC Molded Case Circuit Breaker (MCCB) ในบล็อกโพสต์นี้ เราในฐานะซัพพลายเออร์ DC MCCB จะเจาะลึกกลไกที่ DC MCCB ป้องกันกระแสย้อนกลับ และเหตุใดการป้องกันนี้จึงจำเป็นสำหรับการใช้งานต่างๆ
ทำความเข้าใจกับกระแสย้อนกลับในระบบ DC
ก่อนที่เราจะสำรวจว่า DC MCCB ป้องกันกระแสย้อนกลับได้อย่างไร จำเป็นอย่างยิ่งที่จะต้องเข้าใจว่ากระแสย้อนกลับคืออะไรและเหตุใดจึงอาจเป็นปัญหาได้ ในระบบไฟฟ้ากระแสตรง กระแสไฟฟ้าจะไหลในทิศทางเดียวจากแหล่งพลังงานไปยังโหลด อย่างไรก็ตาม ในบางกรณี กระแสอาจไหลไปในทิศทางตรงกันข้าม ซึ่งเรียกว่ากระแสย้อนกลับ
กระแสย้อนกลับสามารถเกิดขึ้นได้จากหลายสาเหตุ เช่น ในระบบการชาร์จแบตเตอรี่ หากแบตเตอรี่ชาร์จเกินหรือมีวงจรการชาร์จผิดปกติ แบตเตอรี่อาจเริ่มคายประจุกลับเข้าสู่แหล่งชาร์จ ทำให้เกิดกระแสย้อนกลับ ในระบบไฟฟ้าโซลาร์เซลล์ (PV) การเปลี่ยนแปลงความเข้มของแสงแดดอย่างกะทันหันหรือการทำงานผิดพลาดในอินเวอร์เตอร์อาจทำให้กระแสไหลย้อนกลับได้
ผลที่ตามมาของกระแสย้อนกลับอาจรุนแรงได้ อาจทำให้ส่วนประกอบมีความร้อนสูงเกินไป สร้างความเสียหายให้กับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน และถึงขั้นก่อให้เกิดอันตรายจากไฟไหม้ได้ ดังนั้นการป้องกันกระแสย้อนกลับจึงเป็นสิ่งสำคัญในการรักษาความสมบูรณ์และความปลอดภัยของระบบไฟฟ้ากระแสตรง
DC MCCB ตรวจจับกระแสย้อนกลับได้อย่างไร
DC MCCB ติดตั้งกลไกการตรวจจับขั้นสูงเพื่อตรวจจับกระแสย้อนกลับ วิธีการหลักวิธีหนึ่งคือการใช้หม้อแปลงกระแสหรือเซ็นเซอร์ฮอลล์เอฟเฟกต์
หม้อแปลงกระแสทำงานโดยการเหนี่ยวนำกระแสทุติยภูมิตามสัดส่วนของกระแสปฐมภูมิที่ไหลผ่านวงจร ด้วยการตรวจสอบทิศทางและขนาดของกระแสทุติยภูมิ MCCB สามารถระบุได้ว่ากระแสไหลในทิศทางปกติหรือย้อนกลับ หากทิศทางปัจจุบันกลับด้านและเกินเกณฑ์ที่กำหนดไว้ล่วงหน้า MCCB จะเริ่มดำเนินการตัดการทำงาน
ในทางกลับกัน เซ็นเซอร์ฮอลล์เอฟเฟกต์จะขึ้นอยู่กับเอฟเฟกต์ฮอลล์ ซึ่งระบุว่าเมื่อมีการใช้สนามแม่เหล็กในแนวตั้งฉากกับตัวนำที่มีกระแสไฟฟ้า แรงดันไฟฟ้าจะถูกสร้างขึ้นในแนวตั้งฉากกับทั้งกระแสและสนามแม่เหล็ก ใน DC MCCB เซนเซอร์ฮอลล์เอฟเฟกต์สามารถวัดทิศทางและขนาดของกระแสได้อย่างแม่นยำ มีประโยชน์อย่างยิ่งในการใช้งานที่มีความแม่นยำสูงซึ่งจำเป็นต้องมีการตรวจจับกระแสไฟฟ้าที่รวดเร็วและแม่นยำ
เมื่อตรวจพบกระแสย้อนกลับ หน่วยควบคุมของ MCCB จะประมวลผลข้อมูลและตัดสินใจว่าจะตัดการทำงานของเบรกเกอร์หรือไม่ ชุดควบคุมได้รับการตั้งโปรแกรมด้วยอัลกอริธึมเฉพาะที่คำนึงถึงปัจจัยต่างๆ เช่น ขนาดของกระแสย้อนกลับ ระยะเวลาของการไหลของกระแสย้อนกลับ และลักษณะของวงจรที่ได้รับการป้องกัน
กลไกการสะดุดของ DC MCCB สำหรับการป้องกันกระแสย้อนกลับ
เมื่อ DC MCCB ตรวจพบกระแสย้อนกลับที่เกินเกณฑ์ที่ตั้งไว้ล่วงหน้า มันจะเปิดใช้งานกลไกการสะดุด กลไกการสะดุดมีสองประเภทหลักใน DC MCCB: ความร้อนและแม่เหล็ก
กลไกการสะดุดความร้อนขึ้นอยู่กับหลักการที่ว่าความร้อนที่เกิดขึ้นในตัวนำนั้นมีสัดส่วนกับกำลังสองของกระแสที่ไหลผ่าน เมื่อกระแสย้อนกลับไหลผ่าน MCCB องค์ประกอบความร้อนในหน่วยทริประบายความร้อนจะร้อนขึ้น หากอุณหภูมิสูงขึ้นเหนือระดับที่กำหนด แถบโลหะคู่ในหน่วยทริประบายความร้อนจะโค้งงอเนื่องจากการขยายตัวส่วนต่างของโลหะทั้งสอง การดัดงอนี้ทำให้คันโยกตัดการเคลื่อนตัว ซึ่งจะเปิดหน้าสัมผัสของ MCCB ขึ้นมา และขัดขวางการไหลของกระแสย้อนกลับ
ในทางกลับกัน กลไกการสะดุดแม่เหล็กได้รับการออกแบบให้ตอบสนองต่อกระแสย้อนกลับที่มีขนาดสูงได้อย่างรวดเร็ว เมื่อกระแสย้อนกลับขนาดใหญ่ไหลผ่าน MCCB มันจะสร้างสนามแม่เหล็กแรงรอบขดลวดแม่เหล็กในชุดทริปแม่เหล็ก สนามแม่เหล็กนี้ดึงดูดกระดองซึ่งเชื่อมต่อกับคันโยกทริป ขณะที่กระดองเคลื่อนที่ จะทำให้ทริปคันทำงาน โดยเปิดหน้าสัมผัสของ MCCB และหยุดกระแสย้อนกลับ
ใน DC MCCB ขั้นสูงบางรุ่น มีการใช้กลไกการสะดุดทั้งความร้อนและแม่เหล็กร่วมกัน ซึ่งให้การป้องกันที่ครอบคลุมมากขึ้นต่อข้อผิดพลาดของกระแสย้อนกลับประเภทต่างๆ รวมถึงสภาวะกระแสไฟเกินในระยะยาวและกระแสไฟกระชากย้อนกลับที่มีขนาดสูงในระยะสั้น
การประยุกต์ใช้ DC MCCB ในการป้องกันกระแสย้อนกลับ
DC MCCB ถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานต่างๆ ที่จำเป็นต้องมีการป้องกันกระแสย้อนกลับ
ในระบบที่ใช้พลังงานจากแบตเตอรี่ เช่น ยานพาหนะไฟฟ้าและเครื่องสำรองไฟ (UPS) DC MCCB จะปกป้องแบตเตอรี่จากความเสียหายจากกระแสย้อนกลับ พวกเขาตรวจสอบให้แน่ใจว่าแบตเตอรี่ได้รับการชาร์จอย่างถูกต้องและป้องกันไม่ให้คายประจุกลับเข้าสู่วงจรการชาร์จ ซึ่งอาจทำให้ร้อนเกินไปและอายุการใช้งานแบตเตอรี่ลดลง
ในระบบพลังงานแสงอาทิตย์ DC MCCB มีบทบาทสำคัญในการปกป้องแผงเซลล์แสงอาทิตย์และอินเวอร์เตอร์ กระแสย้อนกลับในระบบ PV สามารถเกิดขึ้นได้เนื่องจากการแรเงา แผงไม่ตรงกัน หรืออินเวอร์เตอร์ทำงานผิดปกติ DC MCCB ที่ติดตั้งในอาร์เรย์ PV สามารถตรวจจับและขัดขวางกระแสย้อนกลับ ป้องกันความเสียหายต่อแผง PV และรับประกันการทำงานที่มีประสิทธิภาพของระบบพลังงานแสงอาทิตย์ทั้งหมด
สำหรับระบบจำหน่ายไฟฟ้ากระแสตรงทางอุตสาหกรรม DC MCCB ใช้เพื่อปกป้องอุปกรณ์ เช่น มอเตอร์ เครื่องกำเนิดไฟฟ้า และแผงควบคุมจากกระแสย้อนกลับ ระบบเหล่านี้มักจะมีโหลดทางไฟฟ้าที่ซับซ้อน และกระแสย้อนกลับอาจทำให้อุปกรณ์เสียหายอย่างมาก ด้วยการใช้ DC MCCB โรงงานอุตสาหกรรมสามารถเพิ่มความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้าได้
ผลิตภัณฑ์เสริมและบทบาทของพวกเขา
ในฐานะซัพพลายเออร์ DC MCCB เรายังนำเสนอผลิตภัณฑ์อื่นๆ ที่เกี่ยวข้องซึ่งทำงานร่วมกับ DC MCCB เพื่อให้การป้องกันทางไฟฟ้าที่ครอบคลุม ตัวอย่างเช่นสวิตช์ไฟสำรองสามารถใช้ร่วมกับ DC MCCB ในระบบที่มีแหล่งพลังงานหลายแหล่ง ช่วยให้สามารถสลับระหว่างแหล่งพลังงานต่างๆ ได้อย่างราบรื่น ในขณะที่ DC MCCB ป้องกันกระแสย้อนกลับในแต่ละเส้นทางกำลัง

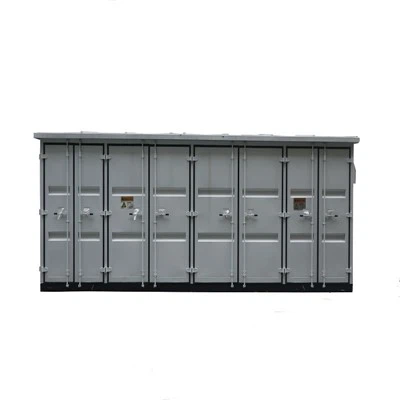

ที่สถานีย่อยที่ติดตั้งไว้ล่วงหน้าเป็นอีกหนึ่งผลิตภัณฑ์ที่สำคัญ โดยผสานรวมส่วนประกอบทางไฟฟ้าต่างๆ รวมถึง DC MCCB เพื่อมอบโซลูชันการกระจายพลังงานที่สมบูรณ์ DC MCCB ในสถานีย่อยที่ติดตั้งไว้ล่วงหน้าจะปกป้องส่วนประกอบภายในจากกระแสย้อนกลับ เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพของสถานีย่อย
ที่ตู้จำหน่ายไฟฟ้าแรงต่ำยังเป็นส่วนสำคัญของกลุ่มผลิตภัณฑ์ของเราอีกด้วย โดยเป็นที่เก็บ DC MCCB และอุปกรณ์ไฟฟ้าอื่นๆ ซึ่งเป็นวิธีการกระจายไฟ DC แบบรวมศูนย์และเป็นระเบียบ DC MCCB ในตู้จ่ายแรงดันต่ำจะป้องกันโหลดที่เชื่อมต่อจากกระแสย้อนกลับ ช่วยเพิ่มความปลอดภัยโดยรวมของระบบจ่ายไฟ
ติดต่อเราเพื่อสอบถามความต้องการ DC MCCB ของคุณ
หากคุณต้องการ DC MCCB คุณภาพสูงหรือผลิตภัณฑ์ที่เกี่ยวข้องสำหรับการป้องกันกระแสย้อนกลับ เราพร้อมให้ความช่วยเหลือคุณ ทีมผู้เชี่ยวชาญของเรามีความรู้และประสบการณ์อย่างกว้างขวางเกี่ยวกับระบบไฟฟ้ากระแสตรง และสามารถมอบโซลูชันที่ดีที่สุดที่ปรับให้เหมาะกับความต้องการเฉพาะของคุณได้ ไม่ว่าคุณจะทำงานในโครงการที่ใช้พลังงานจากแบตเตอรี่ขนาดเล็กหรือระบบจำหน่ายไฟฟ้าทางอุตสาหกรรมขนาดใหญ่ เรามีผลิตภัณฑ์และความเชี่ยวชาญที่เหมาะสมที่จะตอบสนองความต้องการของคุณ
ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเกี่ยวกับการจัดซื้อ DC MCCB ของคุณ และให้เราช่วยคุณสร้างระบบไฟฟ้า DC ที่ปลอดภัยและเชื่อถือได้
อ้างอิง
- "การป้องกันไฟฟ้าในระบบ DC" - คู่มือวิศวกรรมไฟฟ้า
- "เทคโนโลยีและแอปพลิเคชัน DC Circuit Breaker" - ธุรกรรม IEEE เกี่ยวกับการส่งพลังงาน
- "การป้องกันกระแสย้อนกลับในระบบพลังงานแสงอาทิตย์" - วารสารพลังงานทดแทน
