หน่วยทริปเบรกเกอร์วงจรประเภทใด?

เฮ้ ในฐานะซัพพลายเออร์เบรกเกอร์ฉันมีประสบการณ์ที่ยุติธรรมกับหน่วยทริปเบรกเกอร์ประเภทต่าง ๆ วันนี้ฉันจะทำลายมันให้คุณและแบ่งปันสิ่งที่ฉันรู้เกี่ยวกับองค์ประกอบที่สำคัญเหล่านี้

เริ่มต้นด้วยพื้นฐาน หน่วยการเดินทางเบรกเกอร์เป็นเหมือนสมองของเบรกเกอร์ มันมีหน้าที่ตรวจสอบกระแสไฟฟ้าที่ไหลผ่านวงจรและตัดสินใจว่าจะเดินทางเบรกเกอร์เมื่อใดเพื่อป้องกันระบบจากการโอเวอร์โหลดวงจรสั้นและความผิดพลาดทางไฟฟ้าอื่น ๆ

หน่วยการเดินทางด้วยความร้อน

หน่วยการเดินทางด้วยความร้อนเป็นหนึ่งในประเภทที่เก่าแก่ที่สุดและทั่วไปมากที่สุด พวกเขาทำงานตามหลักการของการขยายตัวทางความร้อน ภายในหน่วยการเดินทางด้วยความร้อนมีแถบ bimetallic เมื่อกระแสไฟฟ้าในวงจรเกินค่าที่จัดอันดับแถบ bimetallic จะร้อนขึ้น เมื่อความร้อนมันโค้งงอเนื่องจากอัตราการขยายตัวที่แตกต่างกันของโลหะทั้งสองในแถบ เมื่อมันโค้งงอเพียงพอแล้วมันจะเปิดใช้งานกลไกที่เดินทางไปยังเบรกเกอร์

ข้อได้เปรียบของหน่วยการเดินทางด้วยความร้อนคือมันง่ายและเชื่อถือได้ พวกเขายอดเยี่ยมสำหรับการป้องกันการโอเวอร์โหลดระยะยาว ตัวอย่างเช่นในระบบไฟฟ้าในครัวเรือนหากคุณมีเครื่องใช้ไฟฟ้าจำนวนมากเกินไปที่เสียบเข้ากับวงจรเดียวหน่วยการเดินทางด้วยความร้อนจะรู้สึกถึงกระแสที่เพิ่มขึ้นและการเดินทางเบรกเกอร์เพื่อป้องกันความร้อนสูงเกินไปของสายไฟ อย่างไรก็ตามพวกเขาไม่ได้เร็วมากเมื่อต้องรับมือกับวงจรสั้น ๆ พวกเขาตอบสนองช้ากว่าเพราะพวกเขาพึ่งพาความร้อนของแถบ bimetallic ซึ่งต้องใช้เวลา

หน่วยการเดินทางแม่เหล็ก

ในทางกลับกันหน่วยการเดินทางแม่เหล็กล้วนเกี่ยวกับความเร็ว พวกเขาทำงานตามสนามแม่เหล็กที่เกิดจากกระแสไฟฟ้า เมื่อเกิดวงจรสั้น ๆ กระแสในวงจรแหลมขึ้นอย่างรวดเร็ว กระแสสูงนี้สร้างสนามแม่เหล็กที่แข็งแกร่งภายในหน่วยการเดินทางแม่เหล็ก สนามแม่เหล็กจากนั้นดึงลงบนลูกสูบหรือโซลินอยด์ซึ่งจะเดินทางไปยังเบรกเกอร์วงจร

หน่วยการเดินทางแม่เหล็กนั้นเร็วมาก พวกเขาสามารถเดินทางเบรกเกอร์ในเวลาไม่กี่มิลลิวินาทีซึ่งเป็นสิ่งสำคัญสำหรับการปกป้องระบบไฟฟ้าจากความเสียหายพลังงานสูงที่วงจรสั้นอาจทำให้เกิด แต่พวกเขามีข้อ จำกัด พวกเขาได้รับการออกแบบมาเพื่อป้องกันระยะสั้นและไม่มีประสิทธิภาพมากในการตรวจจับการโอเวอร์โหลดระยะยาว หากคุณมีกระแสเพิ่มขึ้นเล็กน้อยในช่วงเวลานานหน่วยการเดินทางแม่เหล็กอาจไม่ตอบสนองเลย

ความร้อน - หน่วยการเดินทางแม่เหล็ก

เพื่อให้ได้สิ่งที่ดีที่สุดของทั้งสองโลกเบรกเกอร์จำนวนมากใช้หน่วยการเดินทางด้วยความร้อน - แม่เหล็ก หน่วยเหล่านี้รวมคุณสมบัติของหน่วยการเดินทางด้วยความร้อนและแม่เหล็ก ส่วนความร้อนของหน่วยจะดูแลการโอเวอร์โหลดระยะยาวในขณะที่ชิ้นส่วนแม่เหล็กเกี่ยวข้องกับวงจรสั้น

เมื่อกระแสไฟฟ้าในวงจรสูงกว่าค่าที่จัดอันดับเพียงเล็กน้อยสำหรับระยะเวลาที่ขยายออกไปองค์ประกอบความร้อนจะค่อยๆร้อนขึ้นและในที่สุดก็เดินทางเบรกเกอร์ แต่ถ้ามีวงจรสั้น ๆ อย่างฉับพลันองค์ประกอบแม่เหล็กจะเตะเข้าทันทีและเดินทางไปยังเบรกเกอร์ก่อนที่จะเกิดความเสียหายร้ายแรง การรวมกันนี้ทำให้หน่วยการเดินทางด้วยความร้อน - แม่เหล็กมีความหลากหลายและเหมาะสำหรับการใช้งานที่หลากหลายตั้งแต่ระบบไฟฟ้าที่อยู่อาศัยไปจนถึงการกระจายพลังงานอุตสาหกรรม

หน่วยการเดินทางอิเล็กทรอนิกส์

หน่วยการเดินทางอิเล็กทรอนิกส์เป็นเด็กที่ทันสมัยในบล็อก พวกเขาใช้อิเล็กทรอนิกส์ขั้นสูงและไมโครโปรเซสเซอร์เพื่อตรวจสอบกระแสไฟฟ้า หน่วยเหล่านี้สามารถตั้งโปรแกรมให้มีลักษณะการเดินทางที่แม่นยำและปรับแต่งได้มาก

หนึ่งในข้อได้เปรียบที่ยิ่งใหญ่ของหน่วยการเดินทางอิเล็กทรอนิกส์คือความยืดหยุ่น คุณสามารถตั้งค่าเกณฑ์การเดินทางที่แตกต่างกันสำหรับความผิดพลาดประเภทต่างๆ ตัวอย่างเช่นคุณสามารถตั้งค่าเกณฑ์ที่ต่ำกว่าสำหรับการโอเวอร์โหลดระยะยาวและที่สูงกว่ามากสำหรับวงจรสั้น ๆ พวกเขายังสามารถให้คุณสมบัติเพิ่มเติมเช่นพื้นดิน - การป้องกันข้อผิดพลาดและการป้องกันความผิดพลาด พื้นดิน - การป้องกันความผิดพลาดตรวจพบเมื่อมีการรั่วไหลของกระแสกับพื้นซึ่งอาจเป็นอันตรายด้านความปลอดภัย อาร์ค - การป้องกันความผิดพลาดในทางกลับกันตรวจจับการปรากฏตัวของอาร์คไฟฟ้าอันตรายซึ่งอาจทำให้เกิดไฟ

หน่วยการเดินทางอิเล็กทรอนิกส์ยังมีความสามารถในการวินิจฉัย พวกเขาสามารถบันทึกข้อมูลเกี่ยวกับเหตุการณ์ไฟฟ้าที่ทำให้เกิดการเดินทางเช่นขนาดและระยะเวลาของกระแสเกิน ข้อมูลนี้มีประโยชน์มากสำหรับการบำรุงรักษาและการแก้ไขปัญหา อย่างไรก็ตามพวกเขามีราคาแพงกว่าหน่วยการเดินทางด้วยความร้อนแม่เหล็กหรือความร้อน - แม่เหล็กและพวกเขาต้องการการติดตั้งและการเขียนโปรแกรมที่ซับซ้อนมากขึ้น

แอปพลิเคชัน - หน่วยการเดินทางเฉพาะ

นอกเหนือจากหน่วยการเดินทางทั่วไป - ยังมีหน่วยการเดินทางเฉพาะแอปพลิเคชัน ตัวอย่างเช่นในอุตสาหกรรมพลังงานแสงอาทิตย์เรามีหน่วยการเดินทางที่ออกแบบมาสำหรับPV AC Combiner Box- หน่วยการเดินทางเหล่านี้จำเป็นต้องสามารถจัดการกับลักษณะทางไฟฟ้าที่เป็นเอกลักษณ์ของระบบพลังงานแสงอาทิตย์เช่นธรรมชาติตัวแปรของกระแสไฟฟ้าที่สร้างขึ้นของแสงอาทิตย์

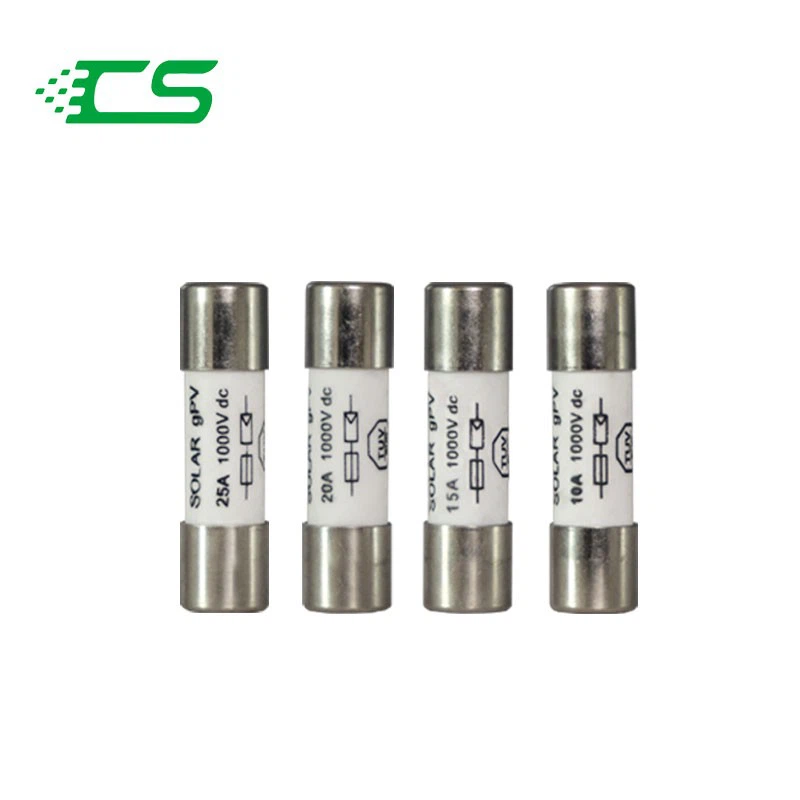

นอกจากนี้ยังมีฟิวส์ป้องกันกระแสไฟฟ้า PV โดยตรงที่ออกแบบมาโดยเฉพาะสำหรับการปกป้องวงจร DC ในการติดตั้งพลังงานแสงอาทิตย์ ฟิวส์เหล่านี้ทำหน้าที่เป็นหน่วยการเดินทางประเภทหนึ่ง แต่พวกเขาได้รับการออกแบบมาเพื่อจัดการกับความท้าทายที่เฉพาะเจาะจงของกระแสไฟฟ้ากระแสตรงเช่นการขาดศูนย์ - จุดข้ามที่ทำให้ยากต่อการขัดจังหวะกระแสไฟฟ้า

สำหรับการใช้งานอุตสาหกรรมเรามีCircuit Breaker MCBด้วยหน่วยการเดินทางที่สร้างขึ้นเพื่อรองรับการโหลดพลังงานสูงและสภาพแวดล้อมที่รุนแรง หน่วยการเดินทางเหล่านี้ต้องมีความน่าเชื่อถือและแม่นยำมากเพื่อให้แน่ใจว่าการทำงานของเครื่องจักรและกระบวนการอุตสาหกรรมที่ราบรื่น

การเลือกหน่วยการเดินทางที่เหมาะสม

เมื่อพูดถึงการเลือกหน่วยการเดินทางที่เหมาะสมสำหรับแอปพลิเคชันของคุณมีบางสิ่งที่ต้องพิจารณา ก่อนอื่นให้นึกถึงประเภทของระบบไฟฟ้าที่คุณมี เป็นระบบที่อยู่อาศัยเชิงพาณิชย์หรืออุตสาหกรรมหรือไม่? ระบบที่แตกต่างกันมีข้อกำหนดที่แตกต่างกันในแง่ของความสามารถในการโหลดความทนทานต่อความผิดพลาดและมาตรฐานความปลอดภัย

ถัดไปพิจารณาลักษณะของโหลด พวกเขาส่วนใหญ่เป็นตัวต้านทานโหลดเช่นเครื่องทำความร้อนและหลอดไส้หรือมีโหลดอุปนัยมากมายเช่นมอเตอร์หรือไม่? ภาระการอุปนัยอาจทำให้เกิดพฤติกรรมทางไฟฟ้าที่ซับซ้อนมากขึ้นเช่นกระแสน้ำไหลเข้าเมื่อเริ่มต้นขึ้นซึ่งอาจต้องใช้หน่วยการเดินทางที่มีคุณสมบัติขั้นสูงมากขึ้น

สุดท้ายคิดเกี่ยวกับงบประมาณของคุณ หน่วยการเดินทางอิเล็กทรอนิกส์มีคุณสมบัติและความยืดหยุ่นมากที่สุด แต่พวกเขาก็แพงที่สุด หน่วยการเดินทางด้วยความร้อนและแม่เหล็กมีราคาไม่แพงมาก แต่อาจไม่มีเสียงระฆังและนกหวีดทั้งหมดที่คุณต้องการ

หากคุณอยู่ในตลาดสำหรับเบรกเกอร์วงจรหรือต้องการความช่วยเหลือในการเลือกหน่วยการเดินทางที่เหมาะสมสำหรับแอปพลิเคชันเฉพาะของคุณอย่าลังเลที่จะเข้าถึง เราอยู่ที่นี่เพื่อช่วยให้คุณตัดสินใจได้ดีที่สุดสำหรับระบบไฟฟ้าของคุณ ไม่ว่าคุณจะเป็นเจ้าของบ้านที่ต้องการอัพเกรดแผงไฟฟ้าของคุณหรือวิศวกรอุตสาหกรรมที่ออกแบบระบบการกระจายพลังงานใหม่เรามีความเชี่ยวชาญและผลิตภัณฑ์เพื่อตอบสนองความต้องการของคุณ ติดต่อเราวันนี้เพื่อเริ่มการสนทนาและรับใบเสนอราคา

การอ้างอิง

• คู่มือวิศวกรรมไฟฟ้ารุ่นที่สาม
• คู่มือแอปพลิเคชันวงจรเบรกเกอร์สิ่งพิมพ์ของผู้ผลิตหลายราย
